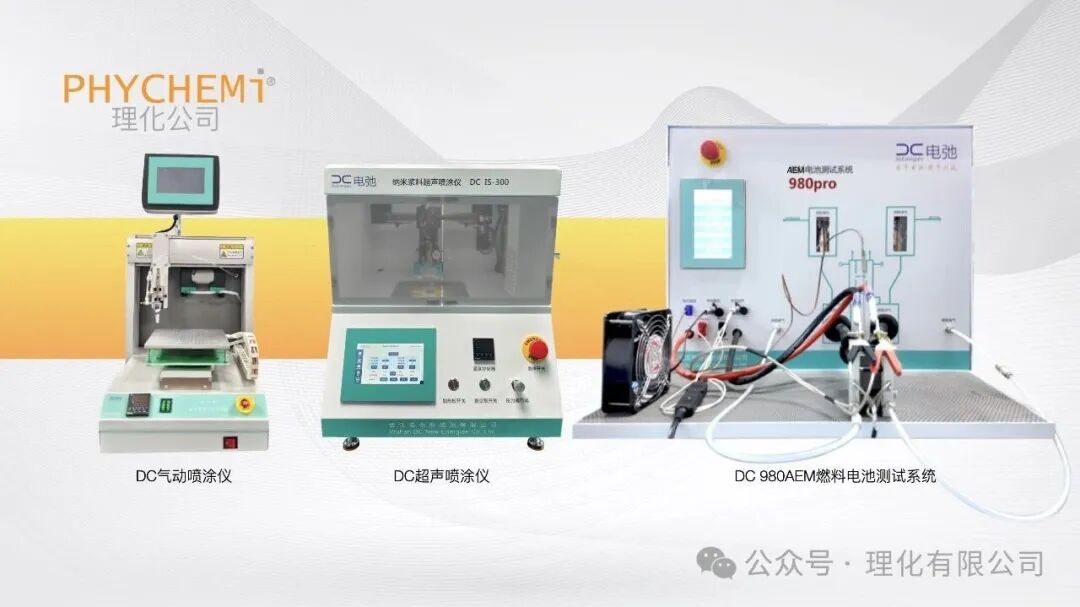

DC超声喷涂仪VS气动喷涂仪：AEM膜电极制备实测对比

2026-08-31 10:36:54 阅读量：

在阴离子交换膜燃料电池（AEMFC）、AEM 电解水的科研实验中，膜电极催化层的喷涂工艺，直接决定电化学数据可靠性、实验可重复性，也影响论文结果的说服力。目前实验室常用气动喷涂仪与超声喷涂仪两种方案，相同催化剂墨水，不同设备制备的MEA，涂层质量、电池性能、实验稳定性差距显著。

一、核心雾化原理差异，从根源决定涂层表现

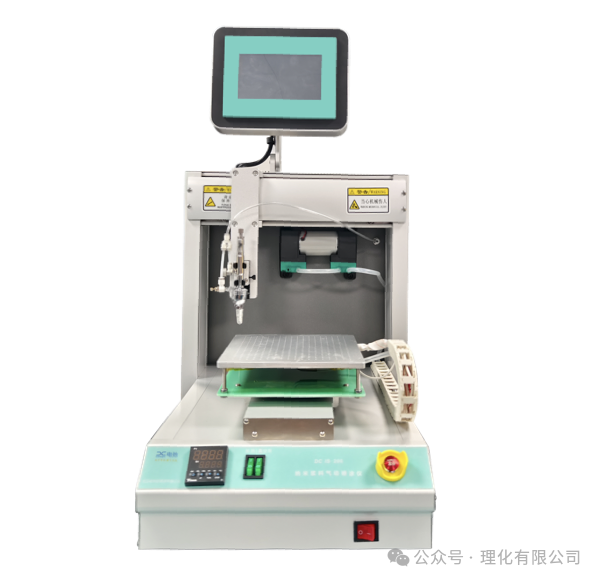

DC气动喷涂仪：

依靠压缩空气产生高压气流，挤压催化剂浆料高速穿过微小喷嘴，依靠气流剪切作用力实现浆料雾化。浆料全程必须流经细小喷嘴微孔，依靠高压完成破碎雾化。

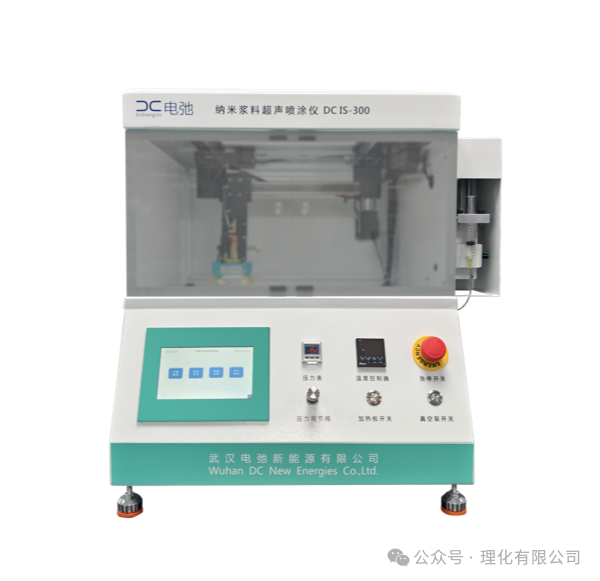

DC超声喷涂仪：

采用非压力式超声雾化结构，浆料不流经喷头内部流道，压电换能器激发喷头表面高频波，将接触喷头端面的催化剂浆料轻柔雾化为微米亚微米级均匀雾滴，实现无高压雾化过程。

原理上的不同，直接衍生出堵头风险、液滴粒径分布、浆料适应性、对AEM 脆弱膜基材冲击程度的一系列差异。

二、实验室实际使用痛点对比

对比项目	DC气动喷涂仪	DC超声喷涂仪
喷头堵塞风险	一般 Pt/C、非贵金属 AEM 催化剂浆料极易在微孔喷嘴干涸、颗粒卡滞；实验中途堵头直接影响样品；清理喷嘴工序繁琐，耗材损耗高。	无物理结构规避堵头。浆料不穿过细小喷孔，长时间喷涂AEM 催化剂墨水也不会发生喷头堵塞，无需频繁拆洗喷头，实验可以多批次进行。
浆料沉降应对	多数基础机型无内置搅拌，AEM 催化剂墨水静置容易分层沉淀，越往后喷涂载量漂移，前后样品不一致。	标配磁力搅拌储料罐，喷涂全程持续搅拌，抑制AEM 墨水沉降分层，保障长时间供料浓度稳定。
对AEM膜基材冲击	高压液滴冲击，AEM 膜本身耐溶剂、抗冲击能力弱，容易出现膜形变、表面损伤，催化层容易剥落。	液滴柔和雾化落在膜表面，降低冲击损伤，适配脆弱AEM 阴离子交换膜基材。
操作门槛	需要反复调试气压、枪距，新手调试周期长。	自动化程序控制，一键启停，喷涂参数配方可保存，新手可快速上手，降低人为操作带来的数据离散。

三、涂层微观质量对比

AEM 膜电极对催化层有严苛要求：催化剂颗粒充分分散、无大面积团聚；涂层厚度均匀，厚度偏差小；保留合理孔隙结构，构建完整三相反应界面；同时要减少强气流带来的膜基材溶胀、涂层剥落风险。

DC气动喷涂仪表现：高压气流剪切雾化，液滴粒径分布宽，同时产生大量大液滴与干粉颗粒。AEM 催化剂墨水里面纳米催化剂容易发生二次团聚；高压冲击下，容易出现局部涂层堆积、针孔、条纹缺陷；大液滴撞击 AEM 膜，会造成湿膜铺展坍塌，破坏催化层本征多孔结构；涂层厚度偏差普遍在 1020% 区间，同一片 CCM 不同区域载量差异大，直接造成单电池测试数据波动大。
